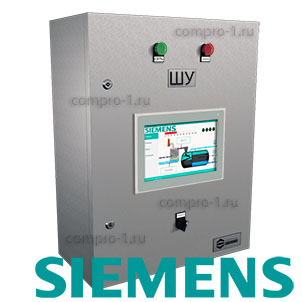

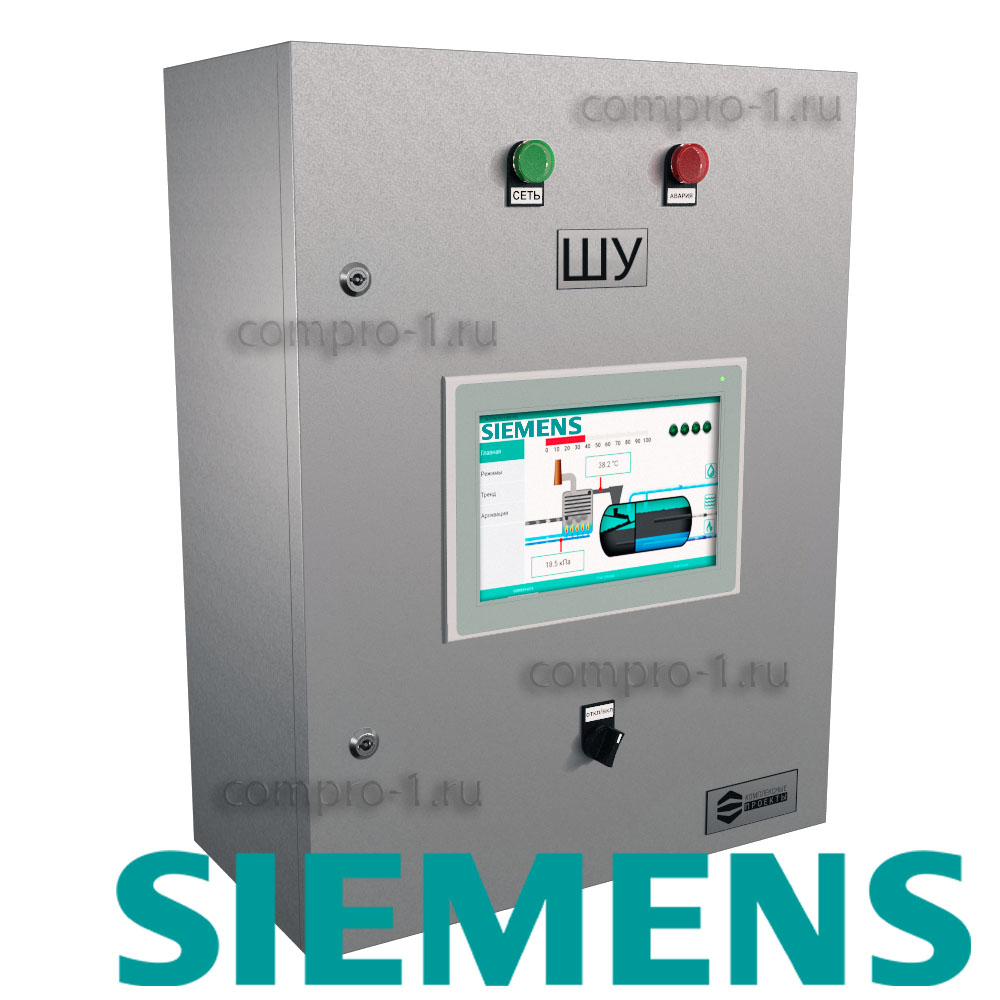

Шкаф управления сепаратором нефти
ШУСН-24.7С9ТР8620-60

Шкаф автоматики сепаратора нефти выполняет роль управления и автоматизации процессов разделения нефти от воды и других примесей. Он контролирует работу всего оборудования, обеспечивая эффективное разделение и предотвращение загрязнения, а также мониторинг всех ключевых параметров процесса.

Основные функции шкафа:

• Управление процессом сепарации
• Шкаф управляет насосами, которые подают нефть и воду в сепаратор, обеспечивая необходимое давление и поток жидкости. Контролируется пуск, останов, а также защита от перегрузок и аварийных ситуаций

Процесс разделения:

• Шкаф координирует работу сепаратора, обеспечивая оптимальные условия для эффективного разделения нефти от воды и других примесей. Это включает управление клапанами и фильтрами для удаления воды и других загрязняющих веществ из нефти

Датчики уровня:

• Шкаф контролирует уровень жидкости в сепараторе, автоматически регулируя подачу и отвод воды и нефти в зависимости от состояния системы

Датчики давления:

• Мониторинг давления в сепараторе и насосах для предотвращения избыточного давления или его потери, что помогает поддерживать оптимальные условия работы оборудования

Контроль качества нефти:

• Шкаф управляет системой, которая проверяет качество разделения (например, содержание воды в нефти) и принимает решения по корректировке параметров работы сепаратора для достижения заданных стандартов

Автоматическое регулирование:

• В случае отклонений от оптимальных параметров система автоматически регулирует работу клапанов, насосов и других компонентов для поддержания стабильности процесса

Интерфейс SCADA:

• Все параметры работы сепаратора, включая уровень, давление, качество нефти и воды, передаются в SCADA-систему для постоянного мониторинга и анализа. Передача данных в АСУ ТП предприятия

Оповещения и аварийные сигналы:

• В случае аварийных ситуаций или отклонений от нормальных рабочих параметров система автоматически генерирует сигналы тревоги и уведомления для оператора

Защита от перегрузок и аварий:

• Шкаф оснащен механизмами защиты, предотвращающими перегрев, избыточное давление, а также другие потенциально опасные условия, которые могут повредить оборудование или привести к аварии

Контроль безопасности:

• Включает систему аварийного отключения, которая срабатывает при опасных отклонениях от норм, гарантируя безопасность эксплуатации сепаратора и других компонентов системы
• Гибкость и расширяемость

Модульность и адаптация:

• Шкаф автоматики может быть легко адаптирован под индивидуальные требования сепаратора нефти с возможностью добавления дополнительных датчиков, исполнительных механизмов и других модулей для улучшения контроля и расширения функционала системы.

Контроллер оснащен:

• 8 дискретными входами
• 6 дискретными выходами
• 2 аналоговыми входами

Поддерживаемые сети:

• PROFINET
• ETHERNET
• PROFIBUS-DP-MASTER
• PROFIBUS-DP-SLAVE

• вводной автоматический выключатель 3п — 1 шт.
• центральный блок Siemens Simatic S7-1200 — 1 шт.
• коммуникационный модуль Siemens CM 1243-5, PROFIBUS-DP master — 1 шт.
• коммуникационный модуль Siemens CM 1242-5, PROFIBUS-DP slave — 1 шт.
• блок питания на DIN-рейку — 1 шт.
• автоматический выключатель 3п — 2 шт.
• электромагнитный пускатель (контактор) и тепловое реле для пускателя — 2 шт.
• клеммы на DIN-рейку винтовые — 37 шт.
• шкаф настенный с дверью и замком — 1 шт.
• лампа "сеть/работа" зеленая 22мм — 1 шт.
• лампа "авария" красная 22мм — 1 шт.
• сенсорная панель Siemens Basic 9" — 1 шт.
• переключатель 2п "стоп-пуск" — 1 шт.
• провод монтажный — 39 шт.
