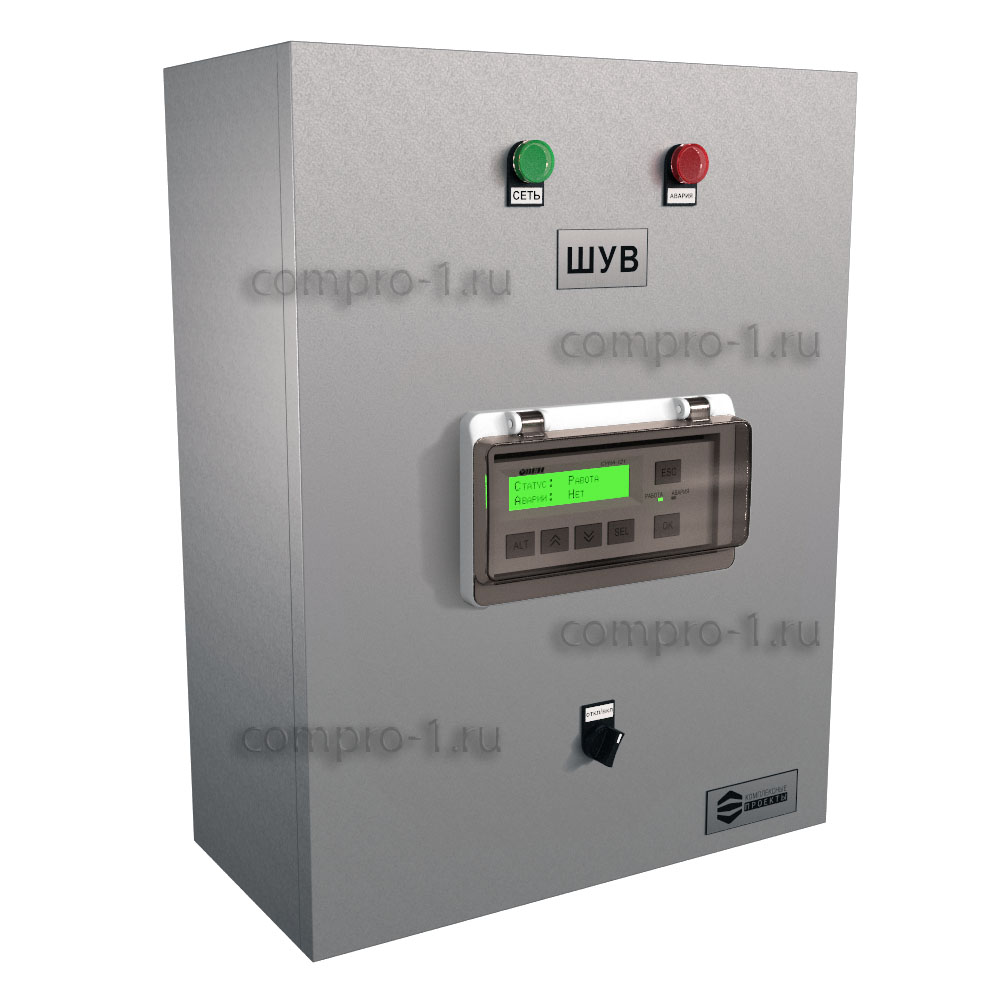

Шкаф управления вентиляцией
ШУВ-7-2-9.4-ОК

Основные функции:

• отключение при пожаре (сигнал от АПС)
• контроль термостата перегрева электрического нагревателя
• перепад давления на воздушном фильтре
• перепад давления на основном вентиляторе
• переключатель Пуск-Стоп
• управление электро обогревом воздушной заслонки (вкл/выкл)
• управление вытяжной воздушной заслонкой (открыть/закрыть)
• управление основным приточным вентилятором (вкл/выкл)
• управление второй ступенью электро нагревателя (вкл/выкл)
• управление третьей ступенью электро нагревателя (вкл/выкл)
• красная индикаторная лампа "Общая авария"
• датчик температуры наружного воздуха
• датчик температуры воздуха на выходе из системы
• датчик температуры в помещении
• управление мощностью первой ступени электрического нагревателя 0-10 В
• управление скоростью вращения вентилятора 0-10 В
• контроль положения воздушной заслонки основного вентилятора
• контроль положения воздушной заслонки резервного вентилятора
• перепад давления на резервном вентиляторе
• управление воздушной заслонкой основного вентилятора
• управление воздушной заслонкой резервного вентилятора
• управление резервным приточным вентилятором (вкл/выкл)

• вводной автоматический выключатель 3п — 1 шт.
• контроллер для управления вентиляцией с предустановленный программой — 1 шт.
• модуль расширения контроллера — 1 шт.
• автоматический выключатель 3п — 2 шт.
• электромагнитный пускатель (контактор) — 2 шт.
• клеммы на DIN-рейку винтовые — 46 шт.
• шкаф настенный с дверью и замком — 1 шт.
• лампа "сеть/работа" зеленая 22мм — 1 шт.
• лампа "авария" красная 22мм — 1 шт.
• стекло на дверь для контроллеров с индикацией — 1 шт.
• переключатель 2п "стоп-пуск" — 1 шт.
• провод монтажный — 79 шт.
